Tipos de conectores de un PC
Introducción.
Algunos de los conectores que más tiempo se han venido utilizando están siendo reemplazados en los equipos nuevo por otros mucho más rápidos y versátiles.
El el caso por ejemplo de los conectores de video VGA que actualmente están siendo sustituidos por tecnologías como el HDMI.
Familias de conectores.
A continuación, citamos algunos de los más utilizados:
USB. Bus de serie universal. Ha evolucionado a varias interfaces para la mejora de la velocidad. Proporciona alimentación de corriente eléctrica y transmisión de datos. Tiene dos tipos de modelos A y B con sus correspondientes parejas.
HDMI. Actualmente el más rápido para la transmisión de vídeo de calidad HD. Existen de diversos tipos.
Firewire. No tuvo demasiado éxito entre PC. Proviene del mundo Mac/Appel y es similar al puerto USB.
Conector PS2. En su momento muy utilizado en teclados y ratones, supuso la evolución del puerto serie. Actualmente está obsoleto ya que la tecnología USB ha reemplazado este tipo de conexiones.
VGA. Tenemos de dos tipos de conectores de quince pines, Macho y hembra. Su aplicación ha sido para la transmisión de señales de vídeo analógicas. Habitualmente conectan monitores a las CPUs. Actualmente está en desuso y aunque aún se utiliza en equipos antiguos cada vez tienen menos soporte.
DVI. Supuso la evolución de los conectores VGA y al igual que ellos disponen de dos tipos de clavijas, macho y hembra, solo que esta vez fueron diseñados para la transmisión digital.
Puerto paralelo. De 25 pines. Era usado sobretodo en impresoras (en la imagen el más ancho). Y Puerto serie. Muy utilizado en ratones y módems (el más estrecho).
Se trata de conectores para placas bases, en la imagen una tarjeta de expansión USB 3.0 (azul) para zócalos tipo PCIe express.
RJ45. Es el típico conector de red ethernet. Es un poco mayor al utilizado en telefonía analógica y suele utilizarse para conectar redes locales.
- Alta velocidad de transmisión mediante una frecuencia de trabajo de hasta 250 MHz (comparado con cables de Cat.5/Cat.5e con ancho de banda de 100 MHz).
Entradas relacionadas.
Más conectores de ejemplo:
Los tenemos tanto internos (dentro de la CPU) como externos para conectar periféricos. Veamos algunos conectores de ejemplo:

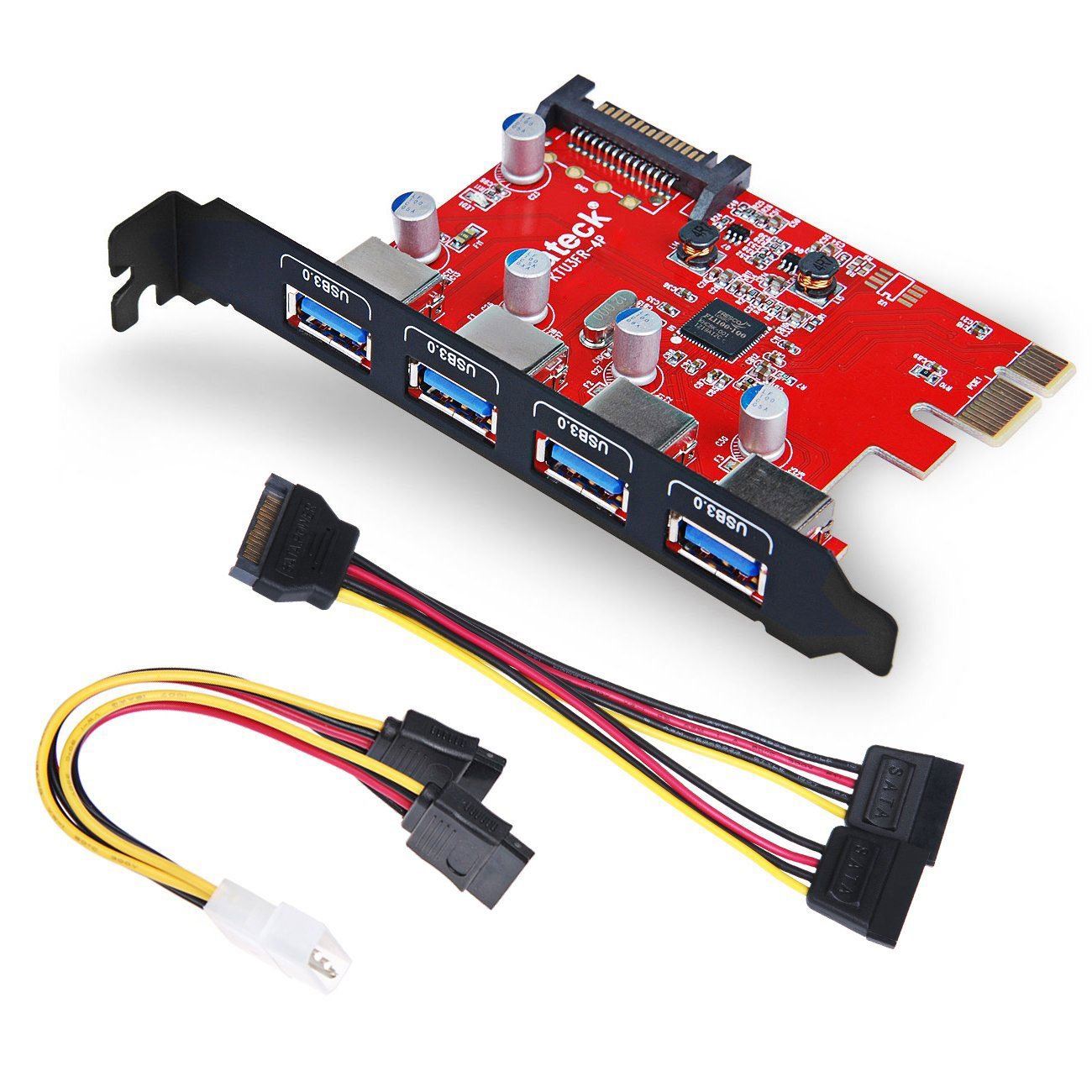

Inateck KTU3FR-4P Tarjeta de 4 puertos USB (PCI Express) para PC de escritorio, 15 conectores PIN de alimentación SATA, con cable de 4 pines para 2x15pin + Y-cable de 15 a 15 pines de Inateck.
CSL Cable de 3m (metros) Full HD Premium Displayport (DP) a HDMI alta velocidad incl. transmisión de audio de 1080p (conector M) a HDMI (conector A) | Certificado | Apple y PC de CSL-Computer.

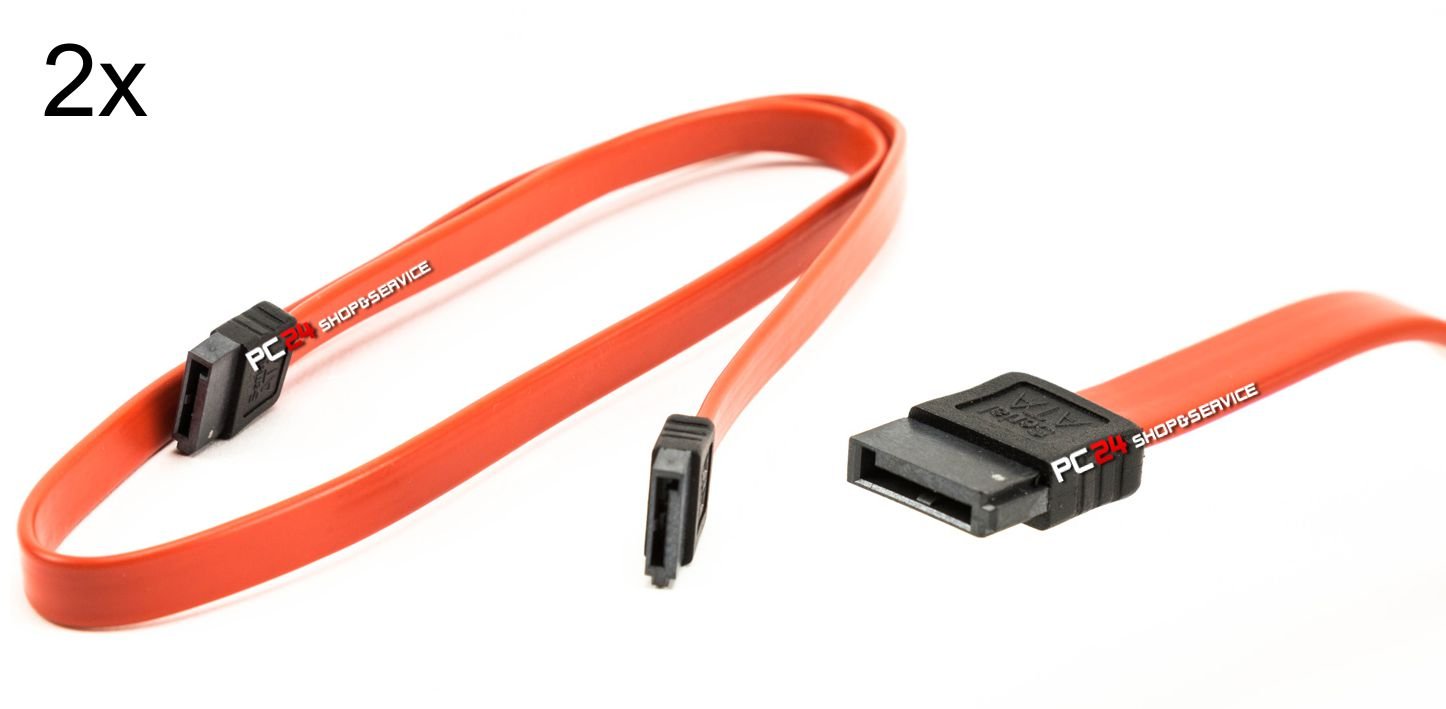

PC24 Shop & Service – Juego de 2 cables SATA (50 cm, 2 conectores rectos y 2 rectos/acodados, compatible con S-ATA/600, 1,5/3/6 GB) rojo 2 x cable S-ATA en rojo de ElectricalCentre.
Patuoxun Cable Adaptador 1080P HDMI a VGA con Jack de Audio y Conector Chapado Conversor de Vídeo para PC PS3 Portátil Laptop Raspberry Pi.

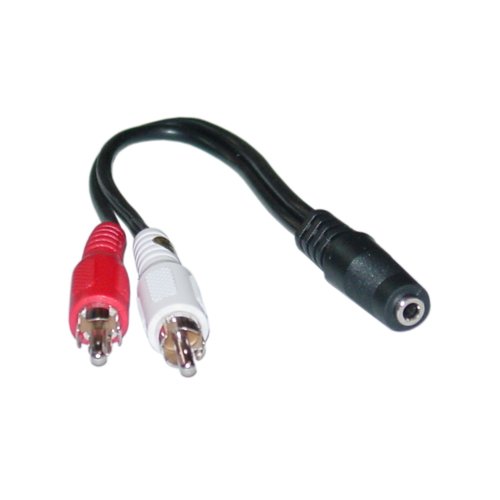

SODIAL(TM) 2 x RCA Macho / 1 x 3.5mm Jack estéreo hembra, Y-Cable, 6 pulgadas de SODIAL(TM) Electrónica.
